Professor Manoel Cruz, 12/01/23

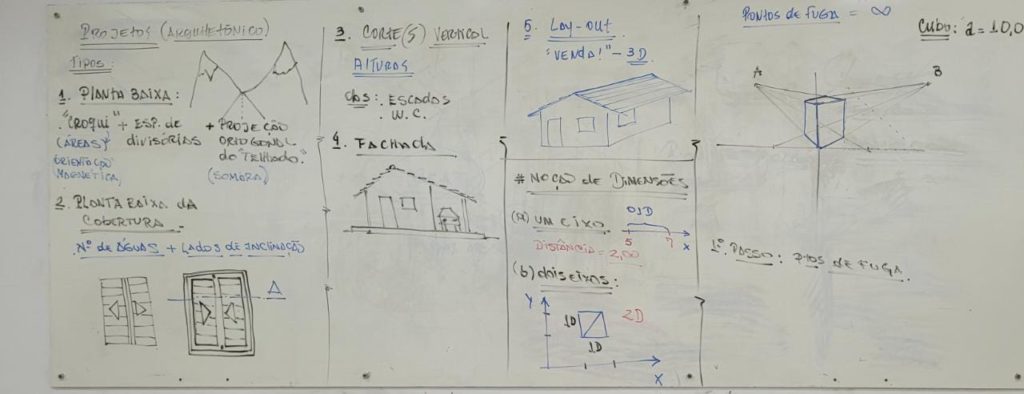

Planta Baixa
- Croqui: áreas e orientação magnética (achar o Norte)
- Mais Esp. de Divisórias
- Mais Projeção ortogonal da sombra do telhado
Planta Baixa da Cobertura (Telhado)
- Número de águas
- Lados de Inclinação
Corte(s) Vertical com detalhamento
- Alturas de acabamento, janelas e balancins, parede, forro
- Passagem geralmente em escadas e banheiros ou local da casa com muitos detalhes
Fachada
- corte frontal
Lay-out
- feita pra simular 3D, só feita pra publicidade e venda
- Pontos de fuga
- primeiro definir 1 ou 2 infinitos na mesma horizontal
- desenhar a reta da quina do objeto, com a medida q tem no escalímitero
- marcar os pontos no eixo x das medidas q vao pro infinito
- cruzar com o ponto de fuga inverso para encontrar o ponto e desenhar a reta
